Самыми верными параметрами для подбора нужного плавающего уплотнения (доукона) является 3 размера: внешний и внутренний диаметр металлического кольца, высота двух металлических колец. Все замеры рекомендуется производить с помощью штангенциркуля. Использование рулетки крайне нежелательно.

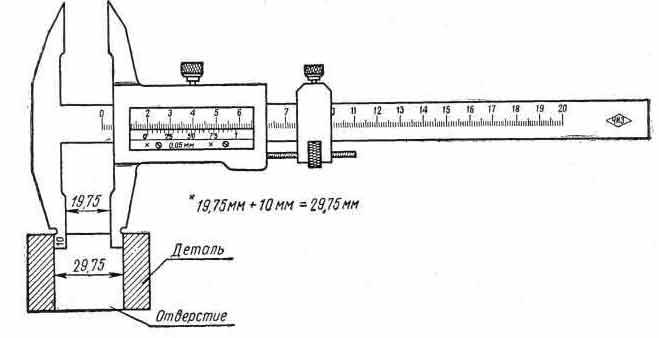

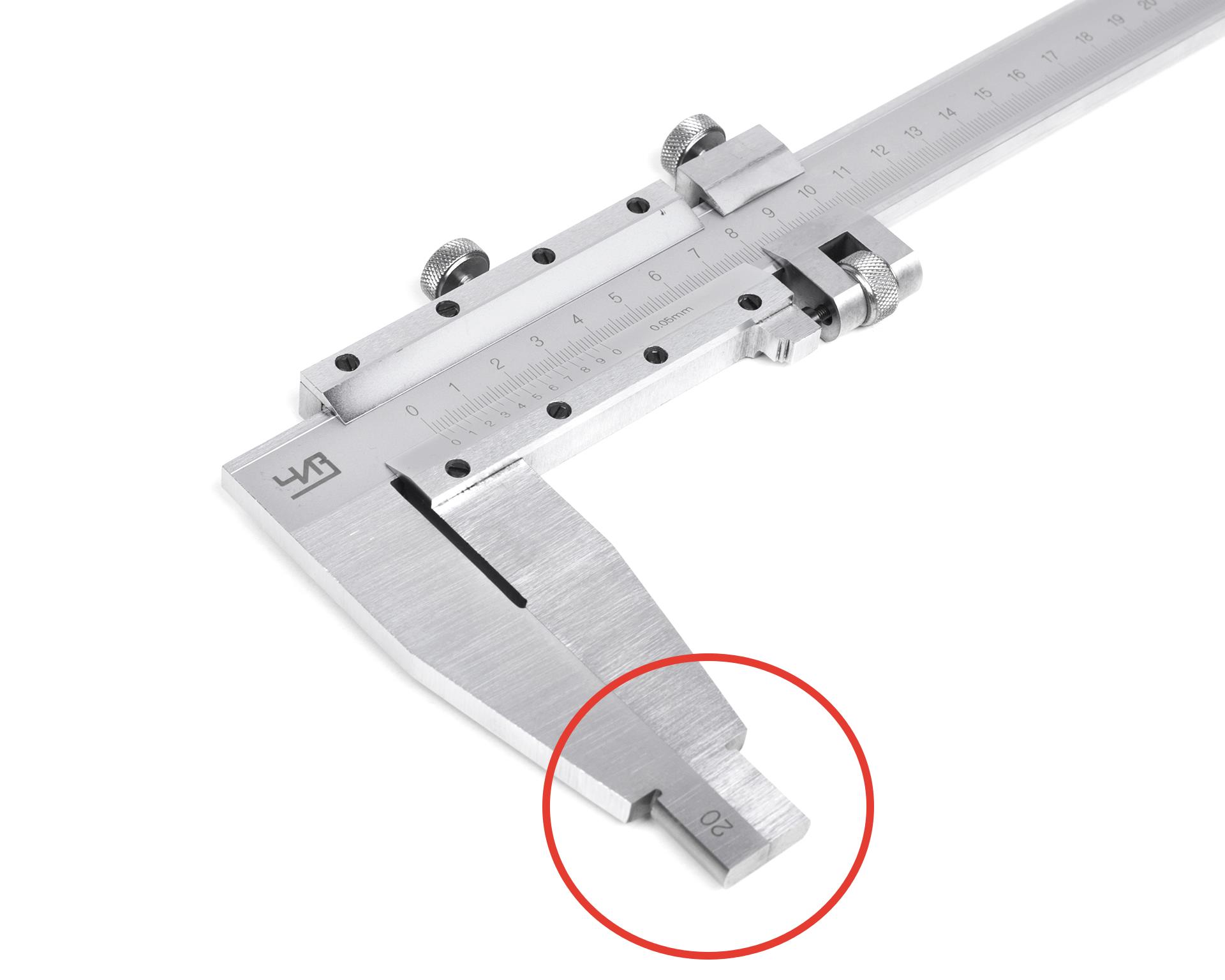

При замере внутреннего диаметра с помощью штангенциркуля обращайте внимание на толщину губок. Из размер необходимо прибавить к результату на шкале.
  |
Плавающее уплотнение поставляется только в полном комплекте, которое состоит из из 2х чугунных и 2х резиновых колец, т.к. металлические кольца имеют микроконус и притерты друг к другу с высокой точностью.
Схемы замера самых распространенных типов плавающих уплотнений:

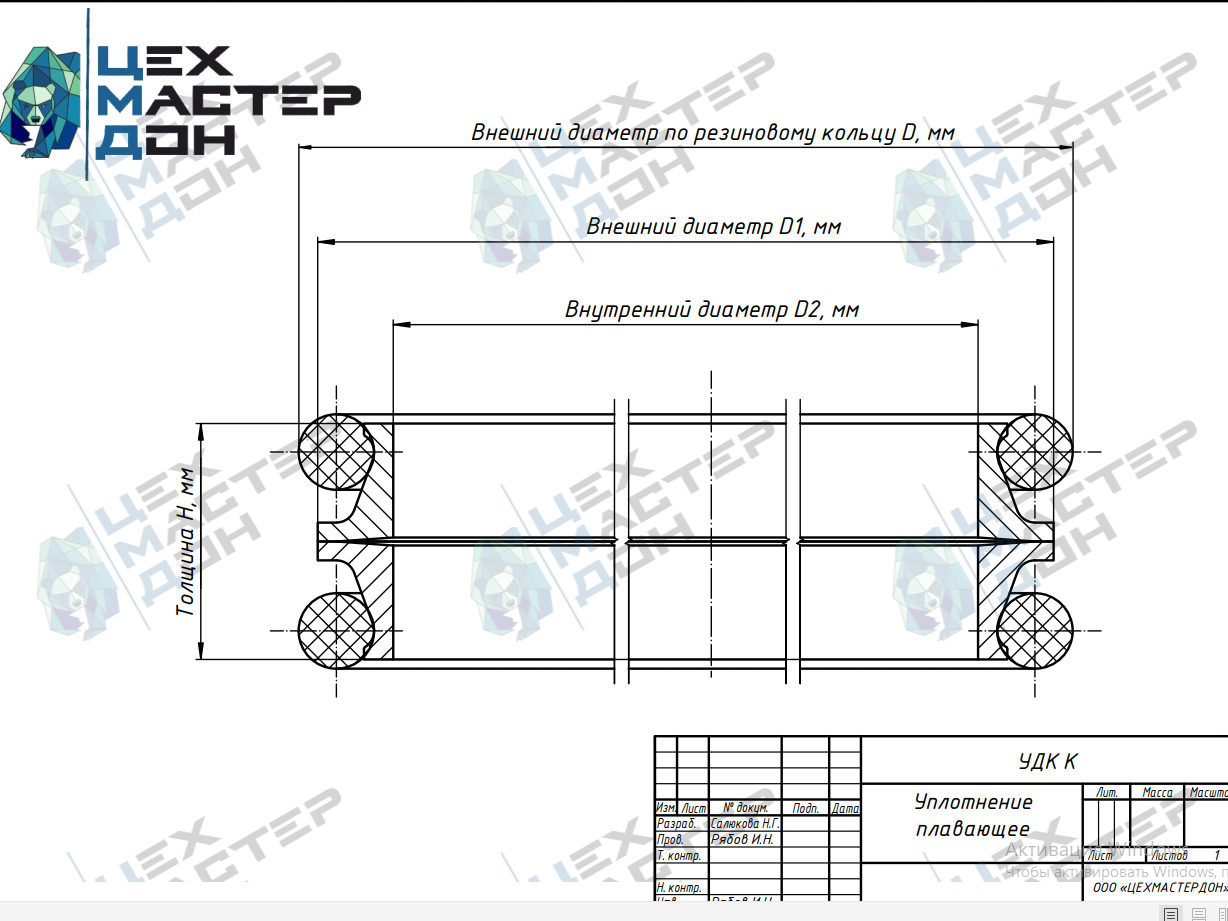

- Тип УДК К - стандартная конструкция доукона с резиновыми кольцами круглого сечения (О-кольца).
В зависимости от условий эксплуатации могут использоваться разные эластомеры (разный состав резиновых колец):
- Бутадиеновый нитрил (NBR) - стандартная масло-бензостойкая резина для нормальных условий эксплуатаций редуктора
- Силиконовый каучук (VMQ / SI) - сохраняет эластичность при высоких и низких температурах эксплуатации, исключает использование силиконовой смазки
- Гидрированный каучук (HNBR) - износостойкая резина для абразивной среды эксплуатации (например, высокое содержание кварца в песке)
- Фторированный каучук (FPM / FKM) - специальная резина для эксплуатации в химически агрессивной среде (нестандартные рабочие жидкости)
Таблица подбора по размерам от 30 мм до 500 мм
Таблица подбора по размерам свыше 500 мм
__________________________________

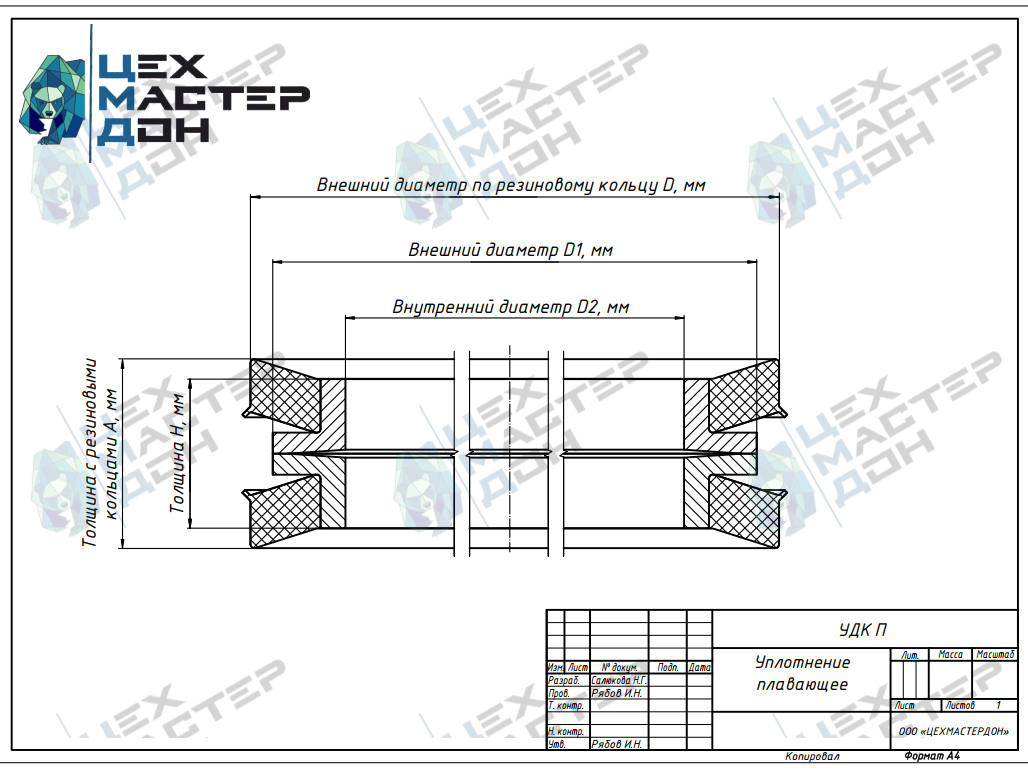

УДК П - плавающее уплотнение HDDF-типа
Heavy Duty Dual Face — «двойное уплотнение для сложных условий эксплуатации», изготовленное из двух L-образных чугунных колец с резиновыми кольцами трапециевидного (прямоугольного) сечения без удерживающих буртиков и пазов.
Две половины доукона симметричны и одинаковы по размеру.
Таблица подбора по размерам HDDF ИЛИ УДК П
__________________________________

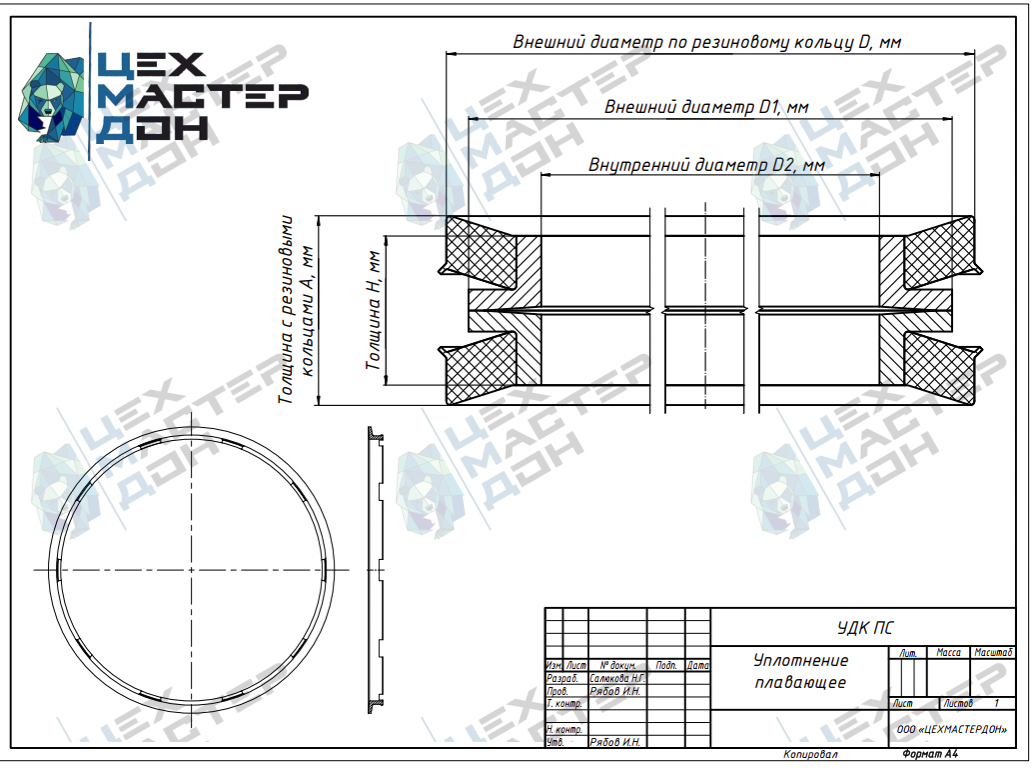

УДК ПС - плавающее уплотнение HDDF-типа специальной конструкции, изготовленное из двух L-образных чугунных колец с выемками по внутреннему диаметру для резиновых колец трапециевидного (прямоугольного) сечения с удерживающими буртиками.
Две половины доукона симметричны и одинаковы по размеру.
__________________________________

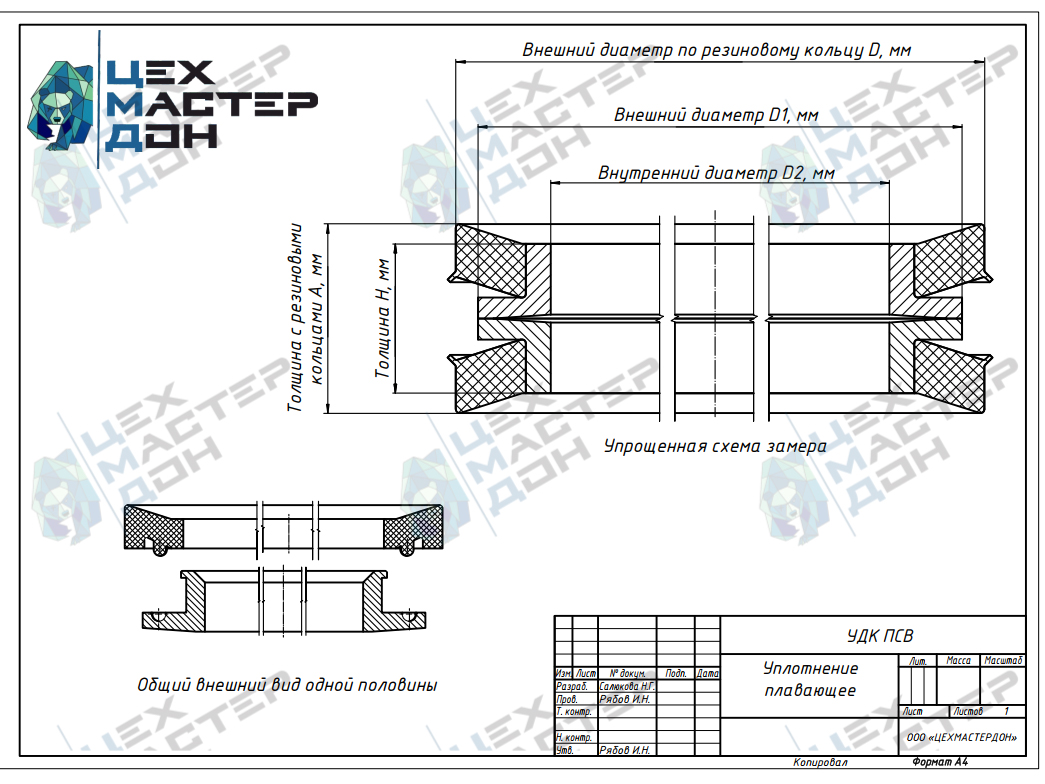

УДК ПСВ - плавающее уплотнение HDDF-типа специальной конструкции, изготовленное из двух чугунных колец с пазами в корпусе для удержания резиновых колец специальной формы.
Две половины доукона симметричны и одинаковы по размеру.
__________________________________

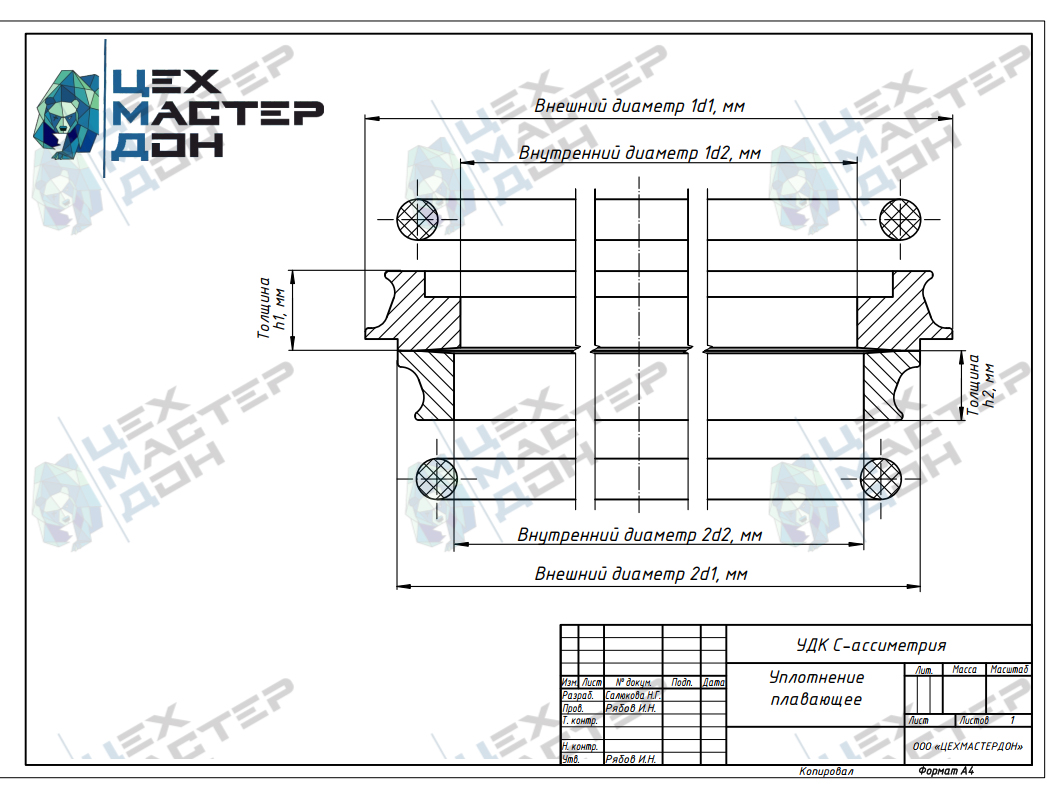

УДК С-асимметрия - плавающее уплотнение асимметричной конструкции, изготовленное из двух чугунных колец с кольцами круглого сечения.
Две половины доукона имеют разный диаметр и разную конструкцию.
__________________________________

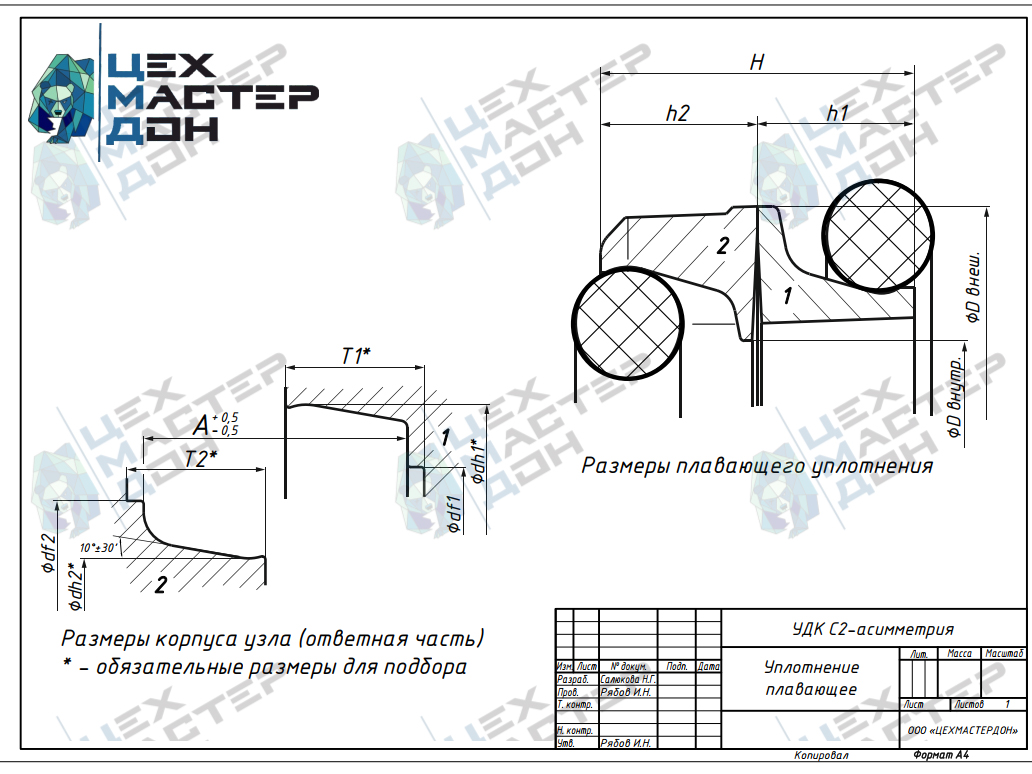

УДК С2 - плавающее уплотнение асимметричной конструкции, изготовленное из двух чугунных колец с кольцами круглого сечения.
Две половины доукона имеют разный или одинаковый диаметр, но разные по конструкции исполнения для предотвращения смещения резиновых колец в корпусе узла.
__________________________________

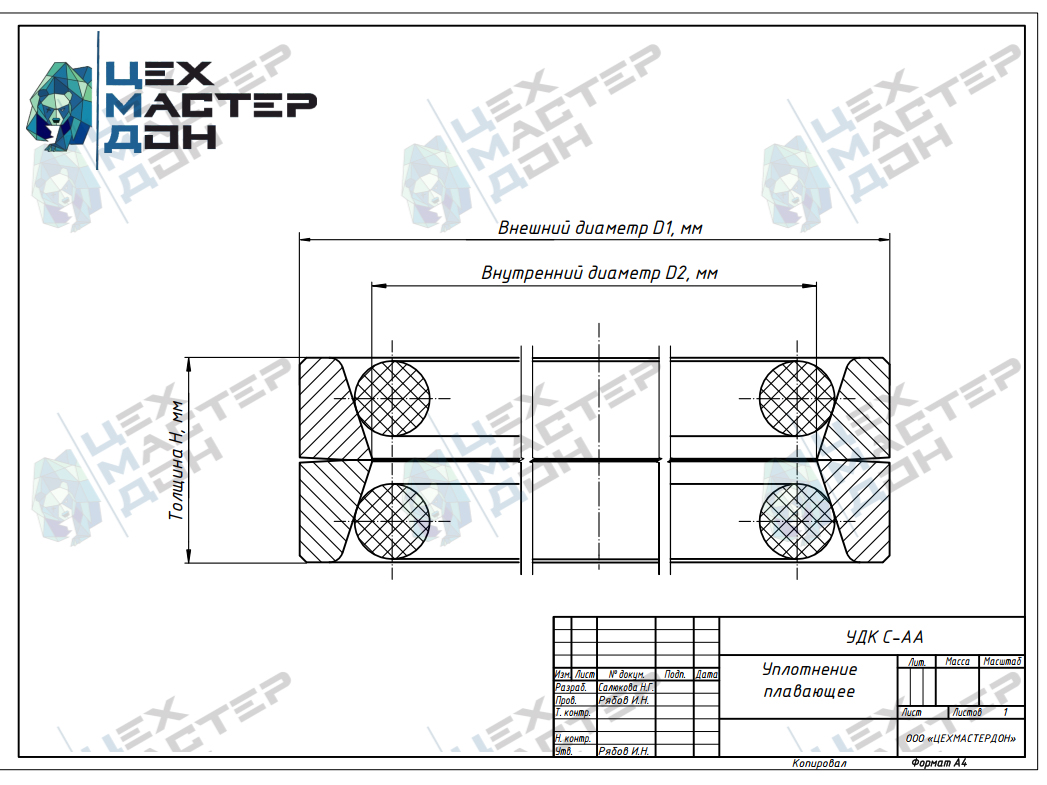

УДК С-АА - плавающее уплотнение симметричной конструкции, изготовленное из двух чугунных колец с кольцами круглого сечения, которые расположены внутри доукона.
Две половины доукона имеют одинаковый диаметр и одинаковую конструкцию.
__________________________________

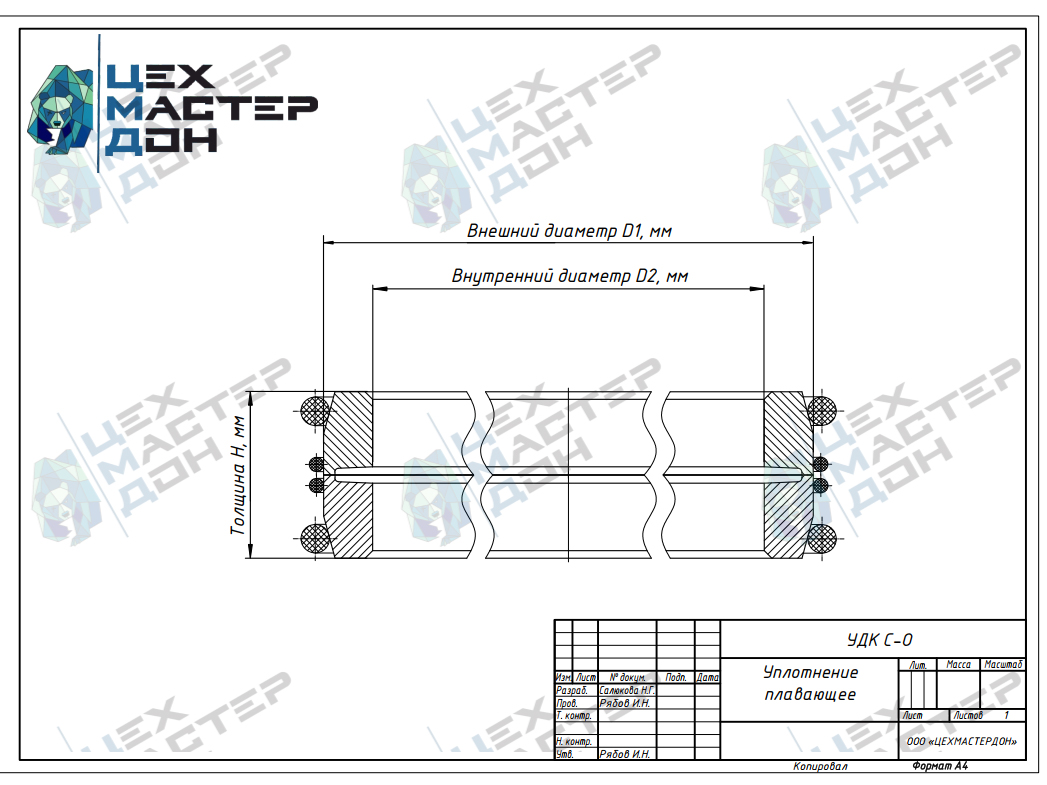

УДК С-О - плавающее уплотнение симметричной конструкции, изготовленное из двух чугунных колец с четырьмя кольцами круглого сечения, 2 из которых изготовлены из бутадиенового нитрила, а 2 других (чаще меньшего сечения) — инкапсулированные кольца из фторкаучука в оболочке из фторопласта.
Две половины доукона имеют одинаковый диаметр и одинаковую конструкцию.
