Как установить плавающее уплотнение (доукон) HDDF типа?

В отличии от плавающих уплотнений (доуконов) с кольцами круглого сечения, данный тип уплотнений не требует применение специального монтажного инструмента.

Шаг 1

Разместите резиновое кольцо правильной стороной.

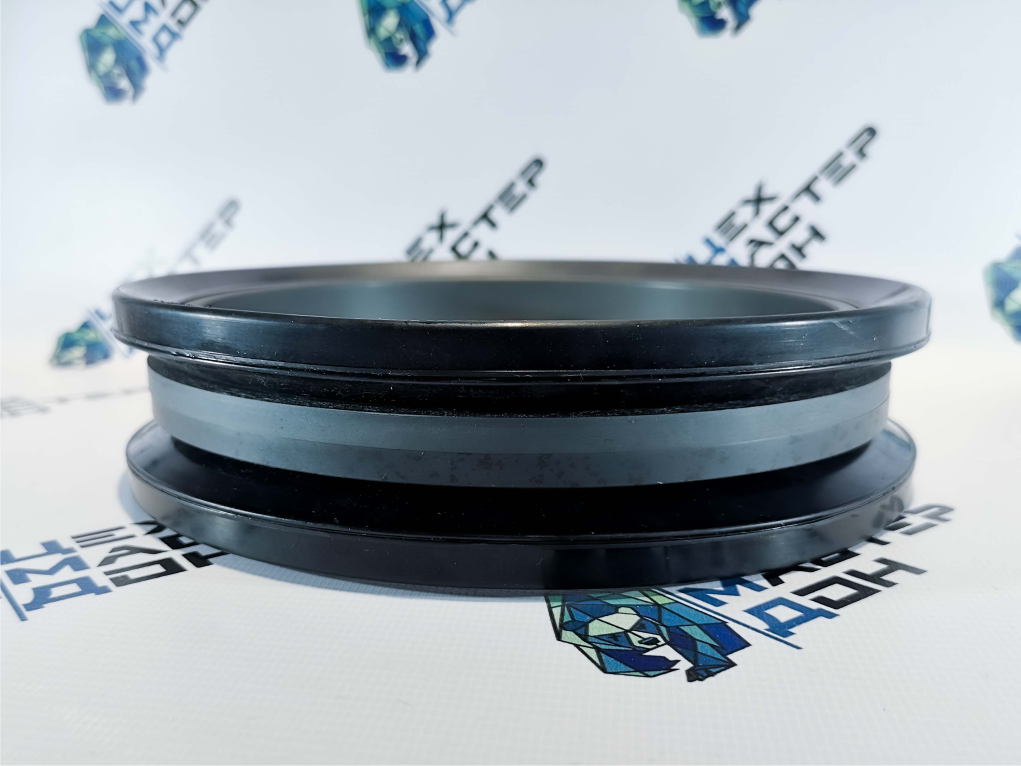

Правильное расположение трапециевидных резиновых колец

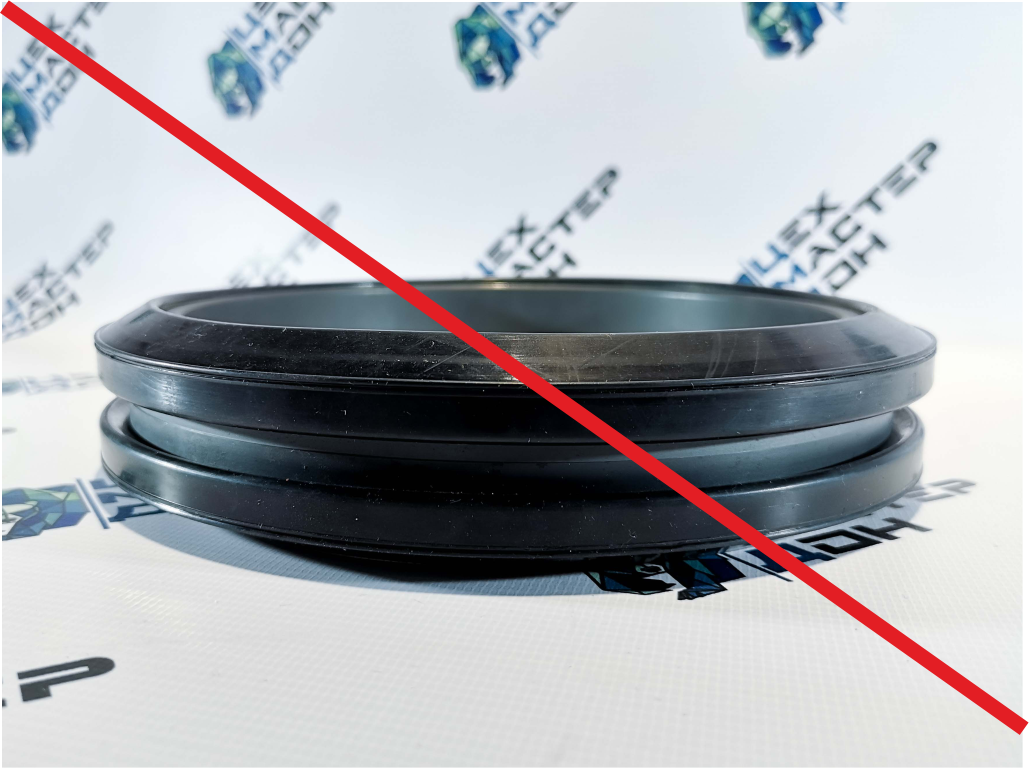

Неправильное расположение трапециевидных резиновых колец

Шаг 2

Очистить и обезжирить корпус узла, в который будет установлено уплотнение. Убедиться, что корпус не имеет задиров и острых углов, которые могут повредить резиновое кольцо.
Внимательно осмотреть уплотнительную зеркальную поверхность доукона и убедиться, что на ней нет рытвин, сколов, глубоких царапин.

Шаг 3

Установить уплотнение в корпус узла. Для облегчения монтажа смочить внутреннее отверстие и эластомерное кольцо изопропанолом.

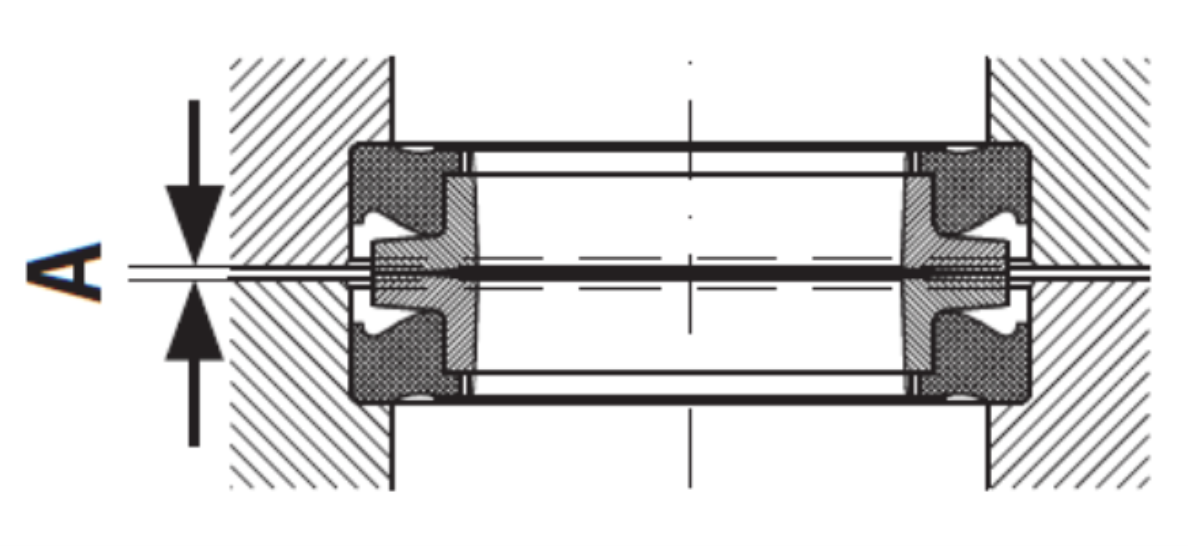

Убедиться, что поверхность корпуса параллельна
поверхности уплотнения. Проверить зазор А между
двумя корпусами узла.
Нанести тонкий слой масла на зеркальную поверхность металлического уплотнения.

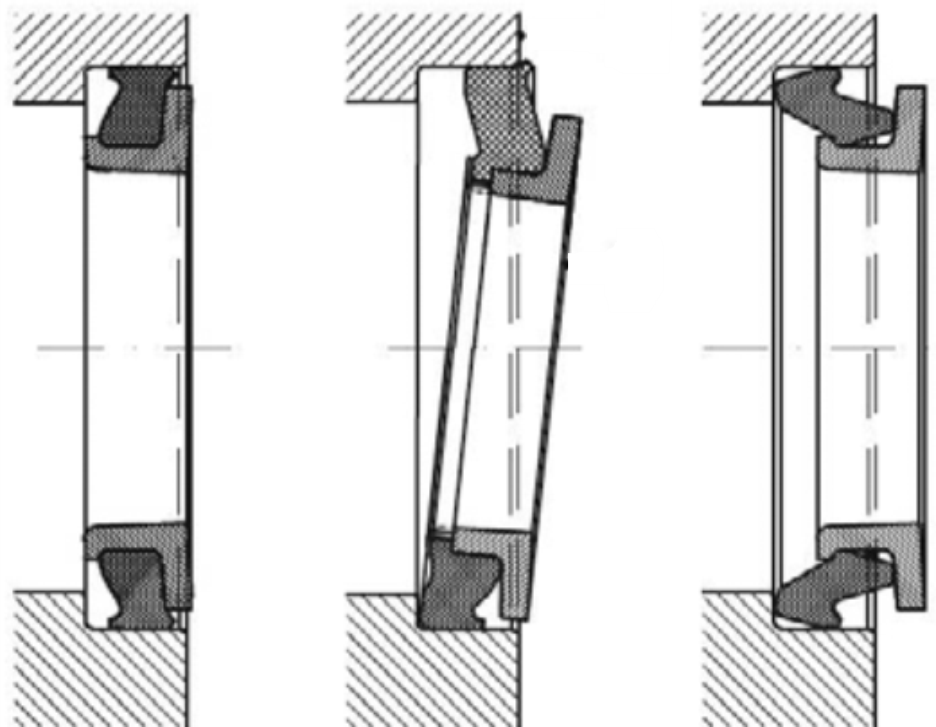

Примеры неправильного монтажа
- Резиновое кольцо установлено неправильной стороной. См. на рис. выше правильную установку.
- Резиновое кольцо не зафиксировано в корпусе.
Нарушена соосность доукона и корпуса узла. Зазор
между корпусом узла и уплотнением отличается более, чем на 1 мм по окружности.
- Смещение резинового кольца в корпусе под углом.
