Данная инструкция предназначена для монтажа плавающих уплотнений с кольцами круглого сечения.
Инструкция по монтажу доукона с трапециевидными резиновыми кольцами (HDDF типа)
Шаг 1

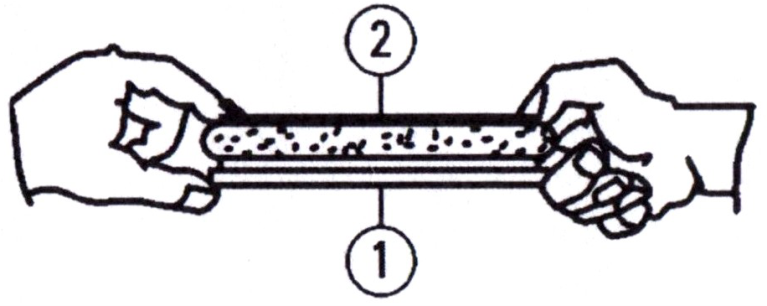

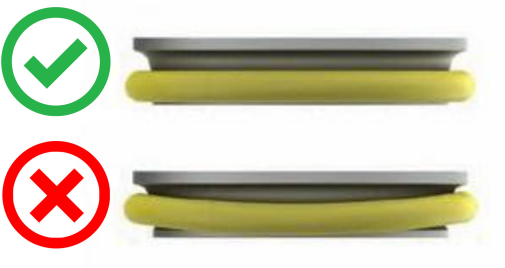

Разместите резиновое кольцо на нижней части зажимного конусаметаллического кольца. Убедитесь, что резиновое кольцо установлено прямо и не перекручивается. |
 |
|
1. Металлическое кольцо плавающего уплотнения, изготовленное по ГОСТу из легированного белого чугуна марки ЧХ16М (ГОСТ 7769-82) с отполированной поверхностью и скосом микроконуса. Подробнее о металле доукона. 2. Резиновое упругое кольцо, подпружинивающее и удерживающее доукон в корпусе редуктора. Подробнее об эластомерах, используемых в доуконах. |
 |
Шаг 2

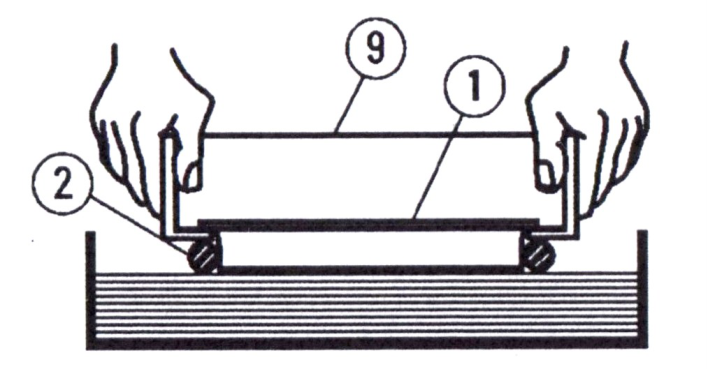

Для облегчения монтажа смочите отверстие и кольцо круглого сечения уайт-спиритом или этанолом с помощью безворсовых салфеток, чистой кисти из поролоновой губки или погрузив в жидкость.
|
 |
Шаг 3

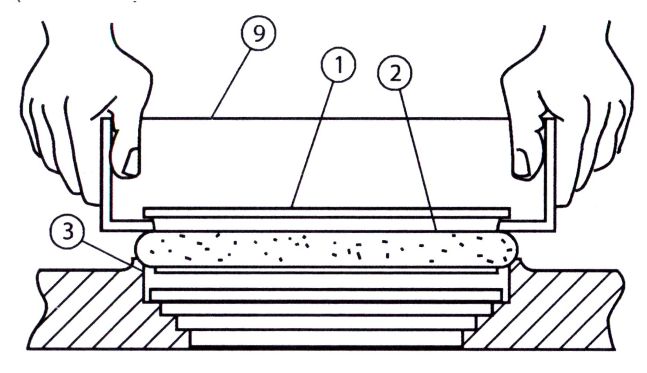

Воспользуйтесь монтажным инструментом для установки уплотнения в корпус под прямым углом. Уплотнение меньшего диаметра вдавите резким движением под кромку корпуса.
|
 |
Шаг 4

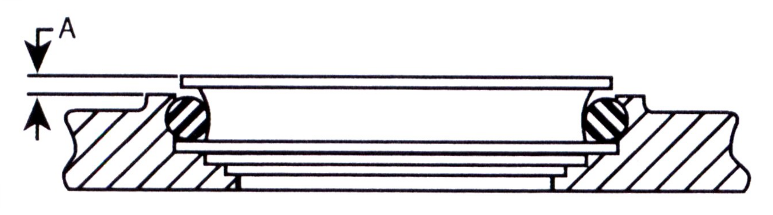

Проверьте высоту установленного уплотнения в четырёх местах
|
 |
Шаг 5
Нанесите тонкий слой масла по всей поверхности металлического кольца по пятну контакта «металл-металл» между двумя металлическими кольцами доукона. Масло не должно контактировать с любыми другими поверхностями.Можете приступать к монтажу второй части двухконусного уплотнения |
|

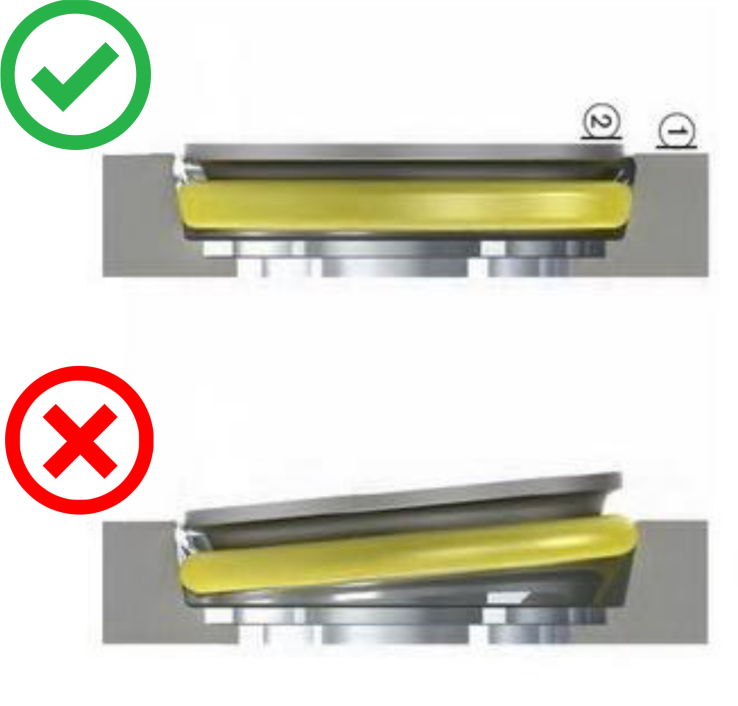

| Основные ошибки в установке плавающего уплотнения, которые приведут к смещению доукона в корпусе редуктора, и как следствие, утечки масла, неравномерному износу и перегреву сальника: 1. Резиновые кольца смещены. 2. Разный зазор между доуконом и корпусом |
 |
