Канавки под доукон в корпусных деталях отличаются по конструкции в зависимости от профиля плавающего уплотнения.
Ознакомиться со всеми профилями доуконов.

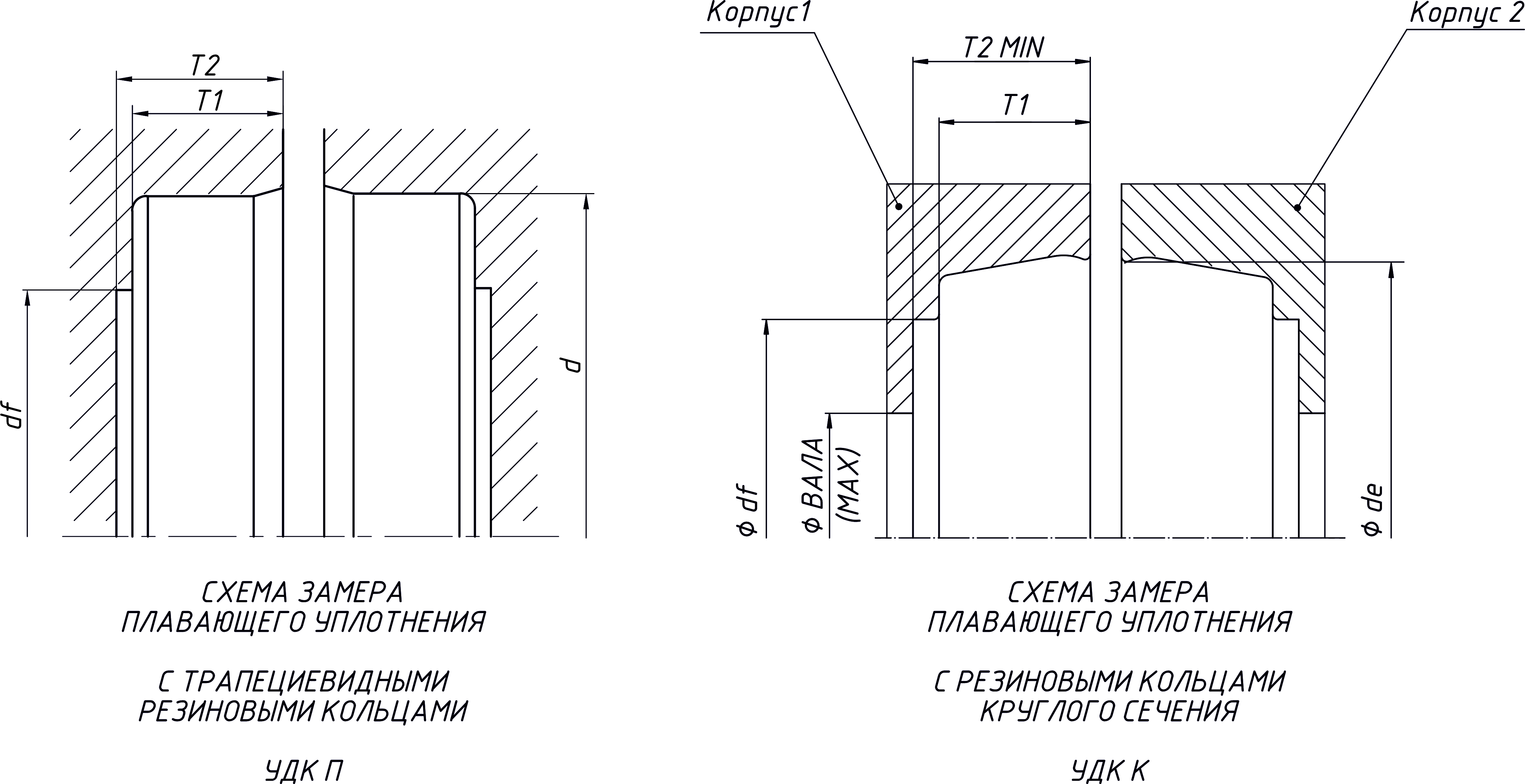

Ниже представлены основные размеры посадочных мест под плавающее уплотнение (доукон), необходимые для подбора (упрощенный вариант):
Где:
d - внутренний диаметр корпуса для УДК П
de - внутренний диаметр корпуса для УДК К (по самой выступающей части, канавку мерить не нужно)
df - внутренний диаметр корпуса по плечу (меньше внешнего диаметра доукона)
Т1 - глубина корпуса
Т2 - глубина плеча
Рекомендуем также замерить диаметр внутреннего вала. Это позволит нам рассчитать допустимый внутренний диаметр доукона.
В случае, если необходима разработка узла "с нуля" или более подробная схема замера размеров канавок посадочного места, обратитесь в наш технический отдел: teh@cehmasterdon.ru
Дополнительная информация, которая потребуется:
- Рабочая жидкость - вид, вязкость
- Рабочая температура рабочей жидкости и пиковая температура, при которой должна сохраняться работоспособность узла
- Скорость скольжения доукона, м/с
- Количество оборотов в минуту
Основные требования к проектируемому узлу:
- Максимальное давление - 0,3 МПа. Более высокое давление может привести к смещению эластомерного кольца.
- Смазывание является обязательным требованием для микроконусного уплотнения, т.к. необходимо отведение тепла, снижение трения между металлическими кольцами. Также, благодаря смазке обеспечивается плотное и герметичное "прилипание" двух полированных поверхностей доукона.
- Использование консистентной смазки допускается только при скорости скольжения до 1 м/с
- Поверхность посадочного места должна иметь шероховатость Rz 25-40 для фиксации эластомерных колец в корпусе узла и предотвращения прокручивания, перекручивания и скольжения.
